汇编基础01：基础概念

汇编语言

为什么要学汇编

  • 开发
  • 高级语言内联汇编
  • Windows内核编程
  • 逆向分析（需要精通汇编）

汇编语言与机器语言的区别

  • 汇编语言是机器语言的助记符，几乎是一一对应的

16/32/64位汇编的区别

  • 16位汇编：实模式，16位处理器内部，最多处理存储长度为16位
  • 32位汇编：保护模式，32位处理器内部，最多处理存储长度为32位
  • 64位汇编：保护模式，64位处理器内部，最多处理存储长度为64位

16位处理器只能运行16位汇编，

64位处理器可以运行64和32位汇编，

32位处理器不能运行16位汇编，

因为模式不一样

基本执行环境

32位：

  • 8个32位通用寄存器

  • 标志寄存器：EFLAGS

  • 指令指针寄存器：EIP（记录下一条执行的地址）

64位：

  • 8个64位通用寄存器

  • 标志寄存器：RFLAGS

  • 指令指针寄存器：RIP（记录下一条执行的地址）

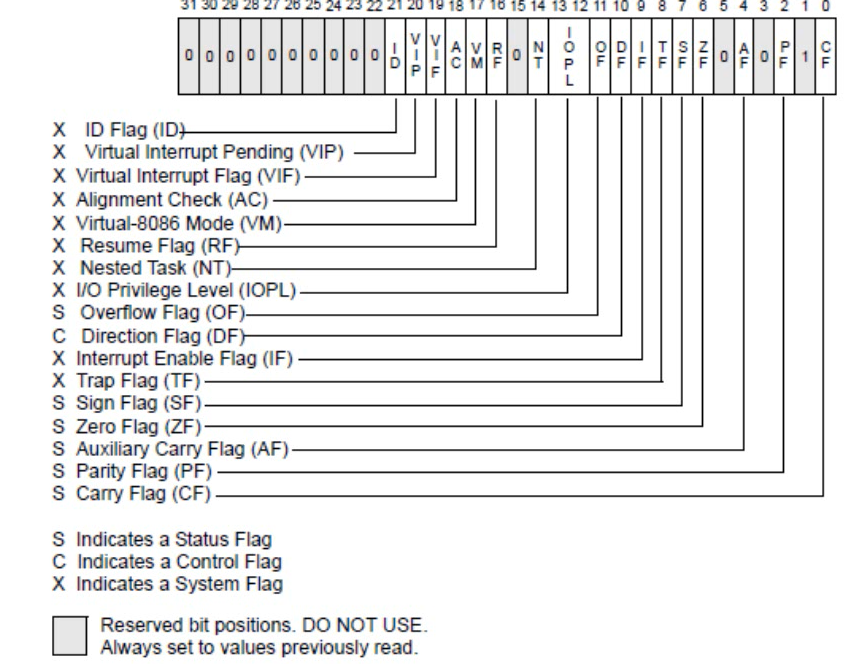

EFLAGS 寄存器

包含了独立的二进制位，用于控制CPU操作，或反应CPU执行的结果

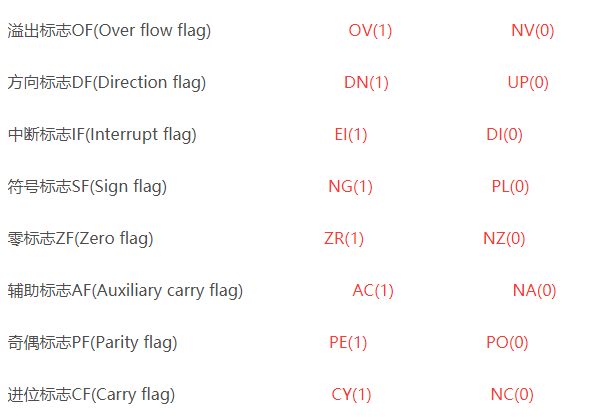

VS中的标志位

image-20200526084223252

MMX 寄存器

MMX 寄存器实际上是浮点单元中使用的同样寄存器的别名

XMM 寄存器

SIMD的扩展指令集

环境配置

  • Ollydbg

  • Visual Studio 2015

    1. 新建空项目
    2. 选中项目右键“生成自定义”，选择MASM生成规则
    3. 新建一个.asm后缀的新文件
    4. 选中项目右键–属性–链接器–系统–子系统选<控制台(SUBSYSTEM:CONSOLE)>
    5. 选中项目右键–属性–链接器–高级–入口点–填写 “main”

寄存器逻辑结构

EAX：累加器，操作数和结果数据累加器，返回值运算结果一般都存在这里

64:RAX

32:EAX

16:AX

8:AH+AL

EBX：基地址，DS段的数据指针，在内存寻址的时候存放基地址

64:RBX

32:EBX

16:BX

8:BH+BL

ECX：计数器，字符串和循环操作的计数器

64:RCX

32:ECX

16:CX

8:CH+CL

EDX：存储部分乘法结果和部分除法被除数

64:RDX

32:EDX

16:DX

8:DH+DL

EBP：基址指针，SS段的数据指针

64:RBP

32:EBP

16:BP

ESP：栈帧指针，指向栈顶，也叫栈顶指针

64:RSP

32:ESP

16:SP

EDI：字符串操作的目标指针，ES段的数据指针

64:RDI

32:EDI

16:DI

ESI：字符串操作的原始指针，SS段的数据指针

64:RSI

32:ESI

16:SI

冯·诺依曼体系结构

分为5个部分

输入设备–存储器–输出设备，运算器–控制器

内存

冯诺依曼中用来存储程序和数据的部件叫做存储器，存储器分为主存储器（内存储器）和辅助存储器，主存储器也叫内存

内存的寻址范围

32位系统内存的寻址范围是0x00000000-0xFFFFFFFF

最大寻址范围：0xFFFFFFFF+1(4294967296)

1 Byte = 8 bit

1 KB = 1024 Byte

1 MB = 1024 KB

1 GB = 1024 MB

4294967296 Byte = 4 GB （32位系统最大内存是4 GB）

64位系统内存寻址范围：0x0000000000000000 – 0xFFFFFFFFFFFFFFFF

内存和寄存器的区别

内存：数量庞大，便宜，速度较慢

寄存器：数量少，昂贵，速度极快，位于CPU内部

内存的5种表现形式

立即数：就是阿拉伯数字

1
MOV EAX,DWORD PTR DS:0x????????]

把后面这个内存给EAX

寄存器：

1
2
MOV EBX ,0x????????
MOV EAX ,DWORD PTR DS:[EBX]

寄存器+立即数：

1
2
MOV EBX ,0x????????
MOV EAX ,DWORD PTR DS:[EBX + 4]

比例因子：

1
[REG + REG * {1,2,4,8}]

数组元素地址 = 数组首地址 + 元素索引 * 数组元素占用空间

1
2
3
MOV EAX ,0x????????
MOV EBX ,0x2
MOV ECX ,DWORD PTR DS:[EAX+EBX*4]

比例因子+立即数：

1
2
3
MOV EAX,0x????????
MOV EBX,0x2
MOV ECX,DWORDPTRDS:[EAX + EBX*4 +1]

数据存储模式

大端序：数据高位在内存低位，数据低位在内存高位，常用于ARM架构

小端序：数据高位在内存高位，数据低位在内存低位，常用于x86、AMD64架构

操作数类型

立即数：数字

  • imm 立即数
  • imm8 imm16 imm32

寄存器操作数

  • reg 通用寄存器
  • reg8 reg16 reg 32
  • sreg 段寄存器

内存操作数

  • mem 内存
  • mem8 mem16 mem 32
