51单片机入门02–数码管

实验环境

• Protues
• Keil

数码管结构和原理

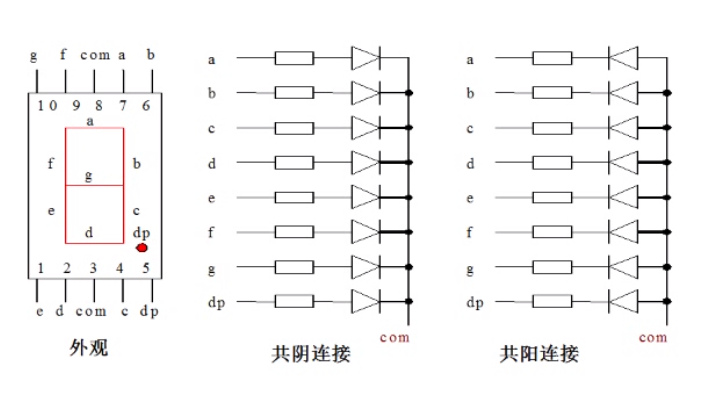

原理图：

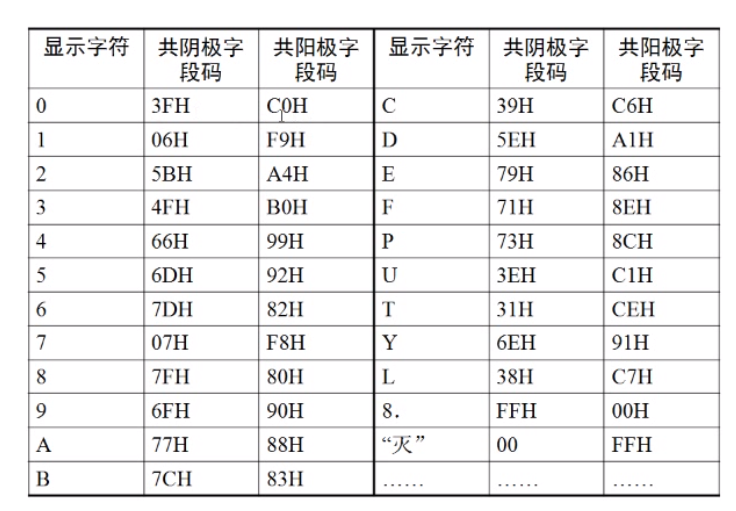

不同字符对应16进制断码为：

数码管的显示方式

显示方式分为静态显示和动态显示，其中：

• 静态显示

  • 每个数码管的段选线与一组I/O接口线连接
  • 每个数码管一直显示
  • 公共端接地或电源

• 动态显示

  • 所有数码管的段选线与一组I/O接口线并联
  • 每个数码管的公共端由一根I/O线控制
  • 显示为逐个显示

只显示一位的话，那就不做区分了，因为都一样

示例1：循环显示0~9（静态显示）

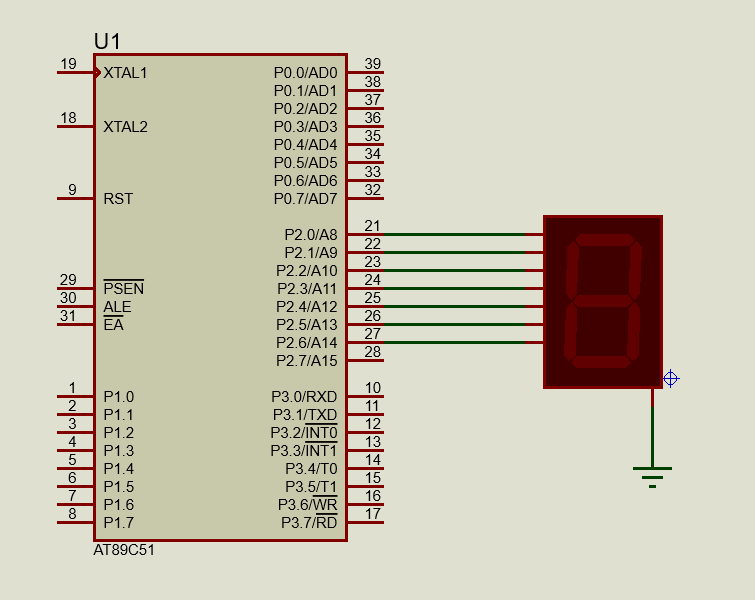

电路图及源码

代码如下：通过数组来控制依次显示的字符

#include "reg51.h"
unsigned char s[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f};

void delay(int n){
	int i=0,j=0;
	for(i=0;i<n;i++){
		for(j=0;j<120;j++);
	}
}

void seg(){
	int i=0;
	for(i=0;i<10;i++){
		P2 = s[i];
		delay(1000);
	}
}

void main(){
	while(1){
		seg();
	}
}

示例2：用多位数码管显示selph字样（动态显示）

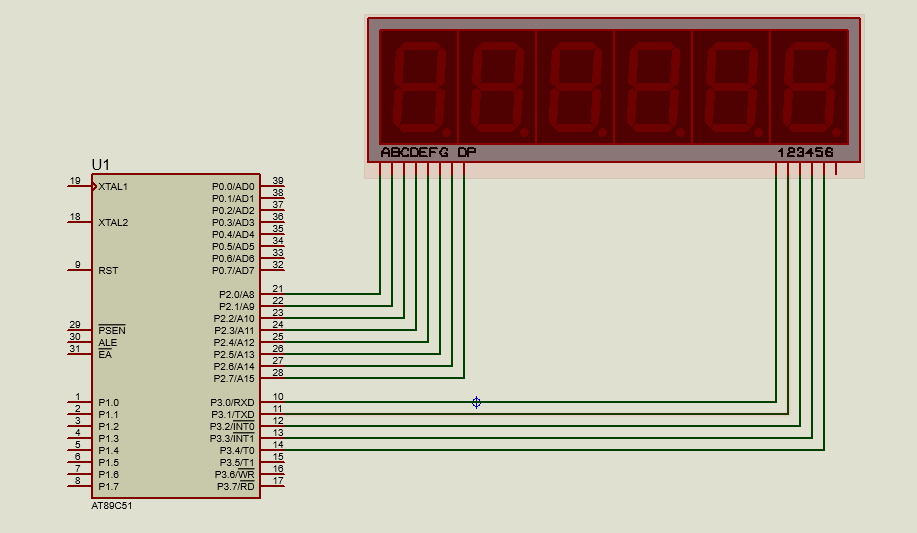

电路图&效果图如下：

代码如下：通过一个数组来定义显示的字符，另一个数组来定义显示的顺序，从而实现动态显示

#include "reg51.h"
unsigned char anode[]={0x92,0x86,0xc7,0x8c,0x89};//SELPH
unsigned char nu[]={0x01,0x02,0x04,0x08,0x10};

void delay(int n){
	int i=0,j=0;
	for(i=0;i<n;i++){
		for(j=0;j<120;j++);
	}
}


void seg(){
	int i=0;
	for(i=0;i<5;i++){
        P3 = nu[i];//P2和P3的顺序不能反，不然残留的内容会出问题
		P2 = anode[i];
		delay(10);//利用视觉残留产生同时显示多位不同的字符的效果
	}
}


void main(){
	while(1){
		seg();
	}
}

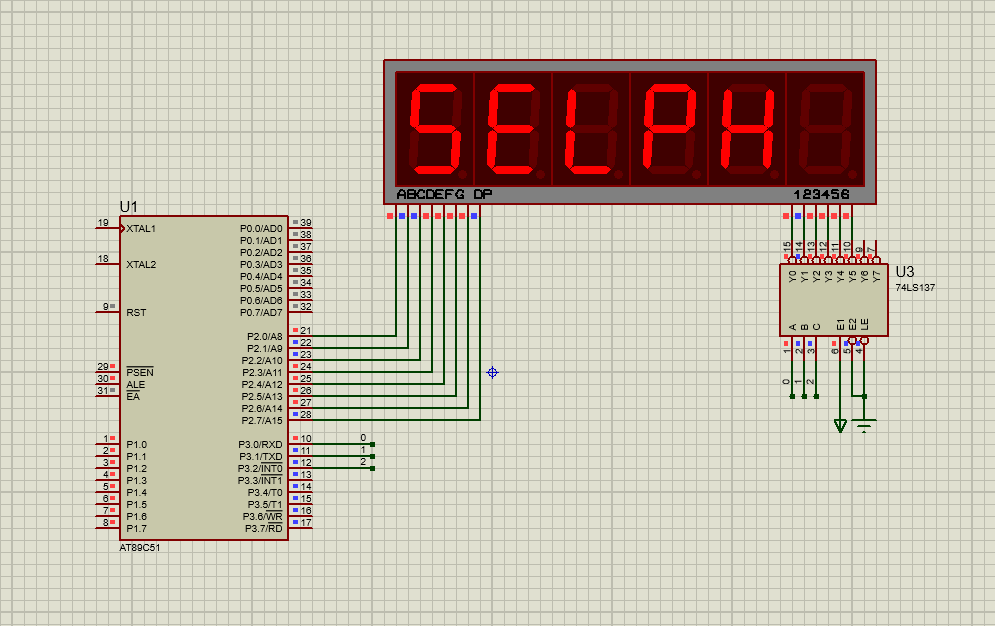

简化版电路图&效果图：

这里使用74LS137译码器(74LS138也可以)进行译码操作（功能表及使用方法自行百度），通过P3.1-P3.3 的3个端口来表示全部8位的内容，有效节约了单片机的端口使用。

这里使用的是共阴的数码管，如果使用共阳则需要在译码器的8个输出端口加一个反相器

代码实现：

#include "reg51.h"
unsigned char cathode[]={0x6d,0x79,0x38,0x73,0x76};
unsigned char ym[]={0x00,0x01,0x02,0x03,0x04};

void delay(int n){
	int i=0,j=0;
	for(i=0;i<n;i++){
		for(j=0;j<120;j++);
	}
}


void seg(){
	int i=0;
	for(i=0;i<5;i++){
		P3 = ym[i];
		P2 = cathode[i];
		delay(5);
	}
}


void main(){
	while(1){
		seg();
	}
}
