51单片机入门04–定时&计数器

原理

image-20200520204754535

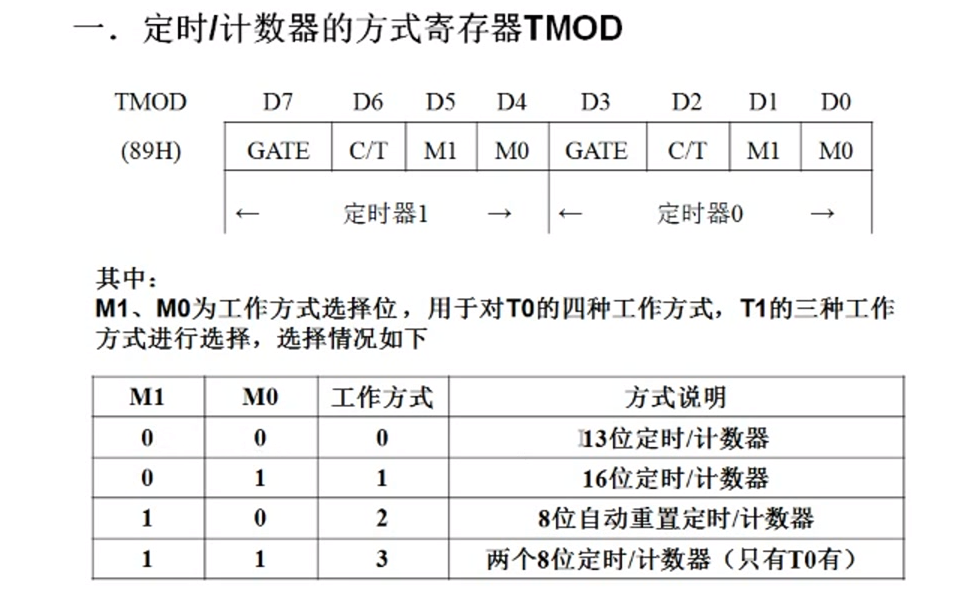

常用的工作方式是1（16位）和2（8位自动重置，用于串口通信产生波特率）

一般用的是工作方式1

image-20200520205107854

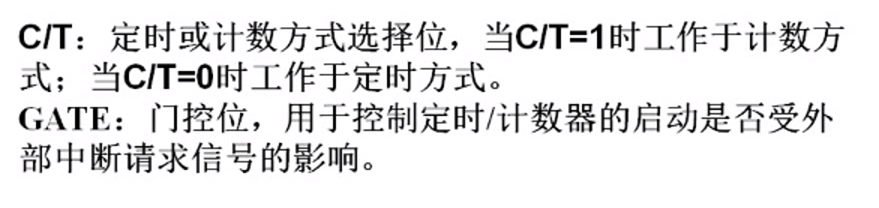

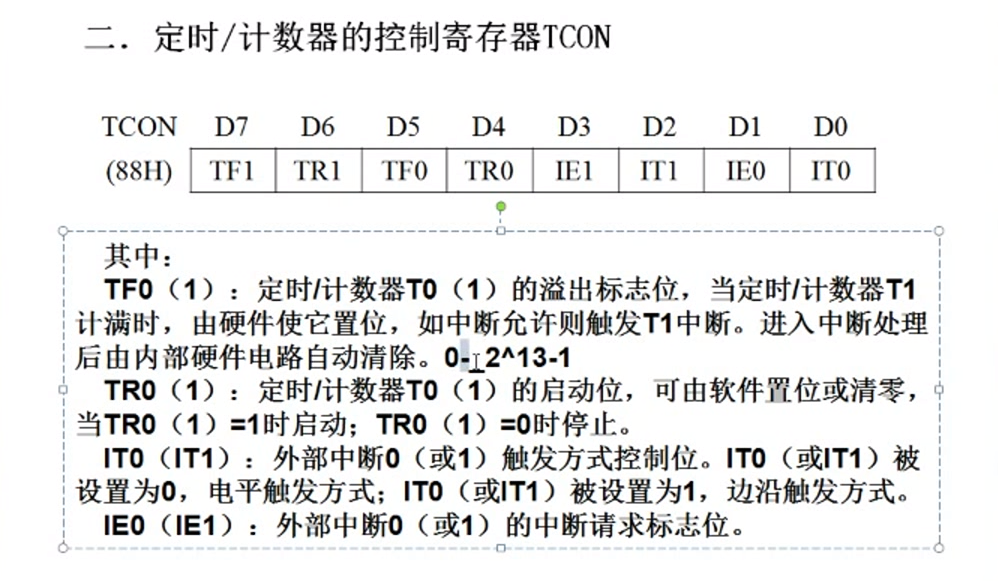

GATE一般给0，如果通过外部中断来启用定时计数器，可以给1

image-20200520205329831

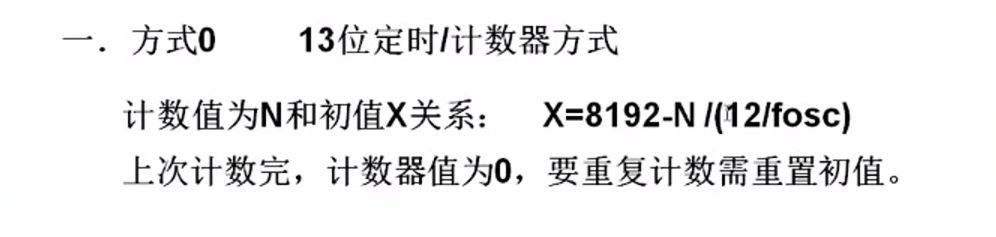

工作方式

image-20200520205738730

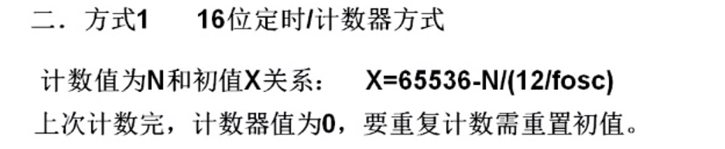

单片机定时器单位是us，1ms=1000us

11.0592MHz用于通讯

image-20200528214728882

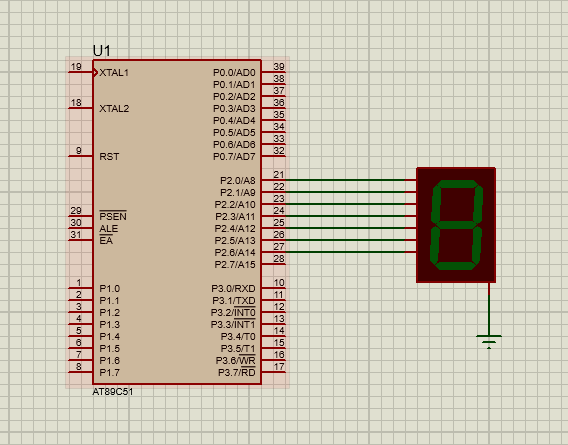

例：使用定时器显示数字，每秒一变

image-20200529072341040

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
#include "reg51.h"
unsigned char num[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
int n = 0;
int count = 0;
void inittimer(){
	TMOD = 0x01; //0000 0001
	TH0 = (65536-50000)/256;//16位定时初值高8位
	TL0 = (65536-50000)%256;
	ET0 = 1;//开启定时器0中断
	EA = 1; //开启总中断
	TR0 = 1; //开启定时器0
}

void display(){
	P2 = num[n];
	if(n == 10){
		n = 0;
	}
}

void main(){
	inittimer();
	while(1){
		display();
	}
}

void timer_isr() interrupt 1{
	TH0 = (65536-50000)/256; //50us
	TL0 = (65536-50000)%256;
	count++;
	if(count==20){
		n++;
		count=0;
	}
}

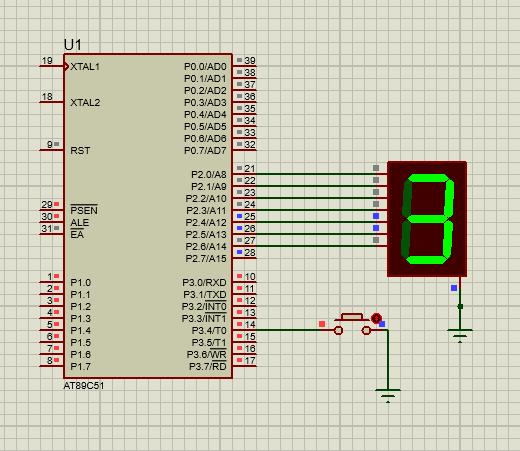

示例：计数器

image-20200529072849386

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
#include "reg51.h"
unsigned char num[] = {0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f};
int n=0;

void initcounter(){
	TMOD = 0x06;
	TH0 = 256 - 1;
	TL0 = TH0;
	ET0 =1;
	EA =1;
	TR0 =1;
}

void display(){
	P2 = num[n];
	if(n == 10)n=0;
}

void main(){
	initcounter();
	while(1){
		display();
	}
}

void counter_isr() interrupt 1{
	n++;
}
